Thread: Project White

  1. #16

    Registered
    13/11/07
    Posts
    1,984
    iTrader
    28 (89%)
    Mentioned
    0 Post(s)
    ziet er goed uit,

    dat desertje!
    no votes

  2. #17
    Céderieck's Avatar
    Registered
    03/01/11
    Location
    leopoldsburg
    Posts
    507
    iTrader
    11 (92%)
    Mentioned
    0 Post(s)
    Reputation
    1/3
    hd6970 CrossFire (kwijl kwijl) je bent al goed op weg mooi mooi ik volg !
    no votes

  3. #18

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    thanks ^^
    Last edited by alain-s; 28-03-2011 at 14:47. Reason: dubbel post
    no votes

  4. #19

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Update 05 part 1

    Vandaag was het pakjes dag ^^
    GLS was lang gekomen met een leuk pakje van highflow.
    Met juist het gene dat ik nodig had om verder te kunnen met men build.
    Nu kan ik beginnen beginnen aan de midplate om te zien waar ik de gaten ga make en wat er weg mag.
    Als eerste laat ik jullie even zien wat ik van highflow hebt mogen ontvangen.

    Bitspower Crystal Link Tube For 3-Slots voor tussen de 2 HD6970 te plaatsen

    EK-D5 X-TOP - White Acetal G1/4 Rev.2 Dit gaat netjes bij de pomp nu passen die ook al wit is ondertussen.

    Phobya Balancer 150 silver nickel Moet wel zeggen dat de kwaliteit van dit reservoir wel top is het voelt ook goed aan.

    Zitten ook 2 klemmen bij om het res op te hangen

    Scythe 120MM Slip Stream SLIM 1200RPM Voor de HDD te koelen deze fan word ook volledig in het wit gespoten en gemod.

    Aqua-Computer Temperature Sensor Inline 2x G1/4 ID Om de temperatuur te meten voor het koelen en na het koelen van het water

    Aqua-Computer Sensor Kabel voor (electronic) Flow Meters

    Bitspowder madness
    Bitspower G1/4 naar G1/4 (2x OD) Verbindingsstuk Mini Silver Shiny 2stuks
    Bitspower G1/4 Silver Shiny Rotary 90 Degree ID 1/4 Adapter 2stuks
    Bitspower Multi-Link (SLI/CF) Adapter BP-WTP-C47 Silver Shining 16stuks
    Bitspower Multi-Link (SLI/CF) Adapter Mini BP-WTP-C48 Silver Shining 4stuks
    Bitspower 2xG1/4" Fillport Silver Shining

    Aqua-Computer kraan / verbinder Zilver (G1/4)





    no votes

  5. #20

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Update 05 Part 02

    Zo dat waren de nieuwe spulletjes dan en dan nu verder naar de build zelf.
    Ondertussen is de radiator, pomp, radiator stand, behuizing voeding, fanblades van de voeding allemaal al netjes in het wit gespoten.
    Foto's vertellen meer dan woorden.



    2 Stickers met de info er maar terug opgeplakt als ik ooit moest vergeten welke voeding ik zou hebben.

    Omdat de vijzen van de voeding zelf zwart waren heb ik de kopjes van de vijzen even op geslist met water zodat er een mooie metaal kleur doorkomt.
    Links zwart en rechts grijs.

    Dan ben ik begonnen aan de voeding terug in elkaar te steken.
    Dit verloopt een beetje moeizaam doordat de er een gebrek aan plaats was in de voeding door al de sleeve die er nu me in zit. Maar na een tijd is het wel gelukt. ^^


    Dan nog een voorbeeld van hoe het gaat worden van onder in de case.
    Voor de pomp en de flow meter moet nog een statief worden gemaakt.


    Dan nog de voorkant de fans moeten nog besteld het worden wss de Enermax 120MM Cluster wit
    De koperen leiding die je ziet moet vernikkeld worden zoals alle andere leidingen die er in komen. Dit is juist om jullie een idee te geven.

    Op naar de volgende update zeker. ^^
    no votes

  6. #21

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Update 06 part 1

    Even een kleine update posten van de stand van zaken ^^
    Heb nog niet veel verder kunnen doen omdat ik nog wat dingetjes moet uitzoeken van wat ik waar ga zetten enzo.
    Maar heb de top van de case toch al volledig kunnen afwerken voor het reservoir.
    Het reservoir is Aquacomputer Aquatube G1/4 Delrin White
    die ook ge mod zal worden.
    Deze zal ook dienen als fillport om mijn loop te vullen.
    Hier al wat foto's van het gat in de case en de aan passingen aan het reservoir.

    Door mijn vorige CM had ik al een gat in de top van de case voor mijn aquafilter omdat deze niet meer op die plek komt moest ik iets bedenke voor dat gat.



    4 bevestiging gaatjes voor het res zodat je de bouten niet aan de buitenkant ziet

    Dan nu het reservior voor ik er aan passingen heb aan gedaan.

    Op de volgende foto kun je zien dat de rand volledig weg is.



    De inbusboutjes moeten weg want dit bederft het zicht van een cleane look.
    Dus even langs de ijzerwinkel gegaan om is te zien wat ze allemaal hebben.

    Heb wat extra dingetjes gekocht om is iets nieuw te proberen met de ophanging van het res.
    Maar eerst window van res aan pakken




    Alle inbusse laten verzinken ^^

    Veel beter zo
    no votes

  7. #22

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Update 06 part 2

    Dan nu over gaan naar bevestiging van res
    4 m3 staafjes met inbus kop in de gaatjes gedaan.

    plastieken spacer er tussen die word nog vervangen door aluminium spacer

    en dan een soort moertje er op dat je met de hand kunt vast zetten.
    Persoonlijk vin ik dat dit wel leuk past.Maar ieder zijn smaak natuurlijk.


    Nog een kleine mod die ik heb gedaan voor de koeling van de HDD
    fan behuizing er af gehaald en dan even met tape tegen HDD cage geplakt



    Zo zou de behuizing moeten komen.

    De volgende stappen worden HDD cage modden en spuiten samen me de fan en mss al de bevestiging maken voor de HDD cage.


    no votes

  8. #23
    AliChemicali's Avatar
    Registered
    21/08/08
    Location
    Mechelen
    Posts
    5,952
    iTrader
    30 (97%)
    Mentioned
    0 Post(s)
    Reputation
    0/4
    Quote Originally Posted by alain-s View Post
    This quote is hidden because you are ignoring this member. Show
    Update 06 part 2

    Dan nu over gaan naar bevestiging van res
    4 m3 staafjes met inbus kop in de gaatjes gedaan.

    plastieken spacer er tussen die word nog vervangen door aluminium spacer

    en dan een soort moertje er op dat je met de hand kunt vast zetten.
    Persoonlijk vin ik dat dit wel leuk past.Maar ieder zijn smaak natuurlijk.


    Nog een kleine mod die ik heb gedaan voor de koeling van de HDD
    fan behuizing er af gehaald en dan even met tape tegen HDD cage geplakt



    Zo zou de behuizing moeten komen.

    De volgende stappen worden HDD cage modden en spuiten samen me de fan en mss al de bevestiging maken voor de HDD cage.

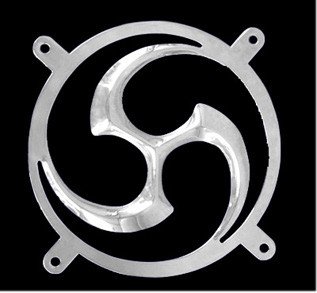

    Zou proper zijn over de cover zo iets te maken : http://ecx.images-amazon.com/images/I/418j4YInmPL.jpg
    StackOverflow Account
    Pain is temporary. It may last a minute, or an hour, or a day, or a year, but eventually it will subside and something else will take its place. If I quit, however, it lasts forever.
    no votes

  9. #24

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Dat kan nog maar ga je wel niet veel van zien omdat het aan de onderkant zit van de HDD cage.
    Ik heb ook een leuke nieuwe fan gevonde van Xigmatek

    deze zouden wel heel mooi in men build staan
    no votes

  10. #25
    [HBV]-=Tornado=-'s Avatar
    Registered
    17/07/02
    Location
    Gijzegem
    Posts
    1,685
    iTrader
    42 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/4
    echt nice hoe je dat reservoir hebt opgelost. (super clean )

    Hoe heb je dat gat gemaakt ziet er zo mooi uit? of veel gevijld.
    no votes

  11. #26

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    ^^
    Dat gat heeft wel wat tijd gekost om het goed te krijgen.
    Eerste aftekenen dan allemaal gaatjes boren het stuk dat weg mag er uit halen daarna met een vijl langs gegaan en dan met de dremel + schuurpapier om het mooi in vorm te krijgen.
    no votes

  12. #27

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Mini update

    Heb dit weekend niet veel kunnen doen omdat het meeste van mijn gerief nog op het werk ligt
    Dus heb ik alleen wat kunnen puzzelen met de onderdelen voor waar wat komt. Dan heb ook nog dit weekend plexi gaan halen voor mijn midplate. Dit heb ik dan wel nog kunnen doen omdat ik hier nog wel wat zagen heb liggen. Hier alvast wat foto's.

    Dit zal wss de opstelling worden Cdrom, Aqua Computer, HDD cage

    Dan de midplate


    De vraag is laat ik de plexi zo ga ik het opschuren om frosted look te geven of het gewoon zo laten

    Dan voor de loop heb ik een paar voorbeeldjes gemaakt omdat ik er zelf niet goed uit geraak hoe ik het wil
    Graag jullie mening van wat er het beste uit ziet
    Loop 1


    Loop 2


    Loop3


    Of nog iets anders

    no votes

  13. #28

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Small Teaser
    no votes

  14. #29
    nigel555's Avatar
    Registered
    26/11/05
    Location
    Zulte
    Posts
    5,683
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    5/7
    you piece of tease ^^
    my litle place I call home!
    Pictures of people, urban, light painting and much more
    http://nigelpoint.blogspot.com/
    no votes

  15. #30

    Registered
    18/03/11
    Location
    Berchem
    Posts
    802
    iTrader
    35 (97%)
    Mentioned
    0 Post(s)
    Reputation
    4/4
    Zal alvast met het leuke nieuws beginnen. Bit Tech heeft me geselecteerd voor MOTM wedstrijd ^^
    Dus hierbij vote op Project White als je het nog ni hebt gedaan
    elke stem telt al vast bedankt.
    Mod of the Month March 2011 - bit-tech.net Forums

    Ineens update neerplanten

    UPDATE 07
    Ik heb mij voornamelijk bezig gehouden met de bay houders mijn eerste ontwerp viel me wel wat tegen.
    Hier zijn de foto's kun je zelf


    Persoonlijk vind ik het niet echt super mooi het ziet er wat te basic uit.
    Dus heb ik deze even gaan zien naar een andere oplossing.
    Ik ga gewoon mijn oude bay houders gebruiken en deze helemaal vernieuwen.

    Afplakken en dan beginnen tekenen


    volledig uitgezaagd

    Dan hier het afgewerkt product (moet nog wel in het wit komen)


    Dan maar snel is getest of ze wel mooi zoude staan in de case


    Cdrom er in


    Dan nog even het totaal plaatje


    Het volgende dat op de planning staat is het bevestigen van de HDD en een andere behuizing maken voor mijn cdrom
