Het grote SketchUp Topic
Eerst en vooral sorry aan Tomcatt om dees al te starten (maar et zijn examens voor iets
)
______________________
GENERAL INFO
______________________
Wat is SketchUp ?
Waar te downloaden ?Google SketchUp is software waarmee u 3D-modellen kunt maken, wijzigen en delen. Het is gemakkelijker aan te leren dan andere 3D-modelleringsprogramma's. Dat is ook de reden waarom het door zoveel mensen wordt gebruikt.
Google SketchUp
Let op : de pro versie is niet gratis !
Waarom gebruiken ?
Het wordt voornamelijk gebruikt om 3D tekeningen te maken, hier in dit subforum vooral over casemods.
______________________
QUICK LINKS
______________________
Tutorials
Tutorial | bouweenpc.nl
Videotutorial | sketchup.com
Hoe beginnen ? | tomcatt
Materiaal
SketchUp Models
SketchUp Components Collection
Voorbeelden
RealRoot
______________________
CREDITS
______________________
Dit is dus wat informele uitleg, het echte werk laat ik over aan Tomcatt en andere meesters van het programma
Met dank aan : heel de casemod communityLast edited by gunnie; 08-01-2011 at 17:47.
no votes
-
-
02-06-2009, 17:23 #2Crew Member
- Registered
- 09/08/04
- Location
- Poperinge
- Posts
- 8,748
- iTrader
- 14 (100%)
- Mentioned
- 2 Post(s)
- Reputation
- 1/21

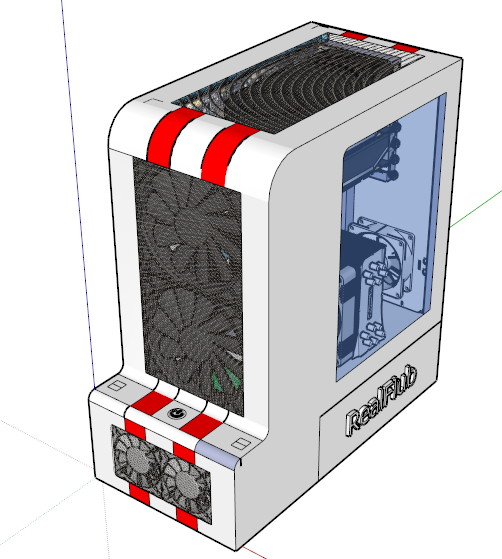

wat ik al eens gemaakt heb:
