    CuBiC.D!mEnSioNS

    Hallo iedereen.

    Ik heb weer even een hele leuke ingeving gehad.
    En ik vond dat ik die toch wel tussendoor kon uitwerken

    CuBiC.D!mEnSioNS

    Ik ga beginnen aan een kleine constructie voordat ik aan Elements of Fortune verderwerk. Hopelijk vinden jullie het niet te erg, aangezien ik nog niet de nodige materialen heb momenteel voor Elements of Fortune.

    Ik heb al lang nagedacht over een kubus-design te bouwen, maar ik ben nooit echt tot een mooi resultaat gekomen. Pas geleden heb ik 2 oude PC's gekregen, en daar zaten hele kleine vierkantige moederbordjes in... En dankzij dat materiaal kreeg ik een simpel en leuk idee.
    (Edit formfactor mobo: µATX 24cmx24cm)

    HET IDEE

    Een Case, een kubus van 25cm x25cm.
    Deze kubus heeft geen window ofzo, alleen een intake en outtake voor de lucht en de hardware
    (Een moederbord, 2 Harde schijf, dvdcombi, videokaart, ATX PSU)
    Verder kan ik nadien ook gebruik maken van normale moederborden voor een kubus van 30cm³ of gebruik makend van nano-ITX voor de hele kleine modellen)

    Ook hier ga ik werken met mijn favoriete materiaal, MDF.
    Paneeltjes van 4mm hout ga ik door middel van sterke houtlijm aan elkaar plakken.

    Heb lang moeten nadenken over een thema...
    En omdat ik zo veel thema's gevonden heb, maak ik misschien wel veel meer cubics

    Wie hier vaker kijkt weet dat dit voorbeeldje pas nog ergens opgedoken is
    Designs worden alleen veranderd aan kleur, en grills

    Hout


    Hoogglanzend wit / zwart / rood ... (oranje met zwarte grill ? )






    Als het mij zint, dan ga ik er misschien verkopen.
    Gebruikmakend van dit moederbordje kan ik dan cubics uitwerken zoals de koper het wilt
    Intel Desktop Board DG45FC - Overview


    Denk dan bijvoorbeeld aan thema's zoals
    een platenspeler,
    een rubikub
    een dobbelsteen
    high gloss modern ontwerp (gebruikmakend van hoogglans kleuren +vernis)
    houten designs (gebruikmaken van fineer)
    pandora's box
    Doolhof
    matrix


    Momenteel ben ik bezig met grote opruim van mijn garage, maar ik kon gewoon niet wachten met te posten
    Last edited by tomcatt; 10-01-2009 at 19:42.
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  2. #2
    u4ea's Avatar
    Registered
    19/06/04
    Location
    Steenokkerzeel
    Posts
    7,081
    iTrader
    6 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/55
    ha , u box'ke me de omhoogkomende harde schijven met rookeffect

    edit: nvm ,das precies toch ietske anders
    no votes

  3. #3
    nigel555's Avatar
    Registered
    26/11/05
    Location
    Zulte
    Posts
    5,683
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    5/7
    ah das interesant

    ja tomcat kzou zeggen sweet
    en u kennende zal de afwerking wel goed zijn
    my litle place I call home!
    Pictures of people, urban, light painting and much more
    http://nigelpoint.blogspot.com/
    no votes

  4. #4
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    heb een kleiner model kunnen tekenen.
    Ik ga proberen te werken met een afmeting van 18x18cm





    binnekort meer, garage is nog altijd een puinhoop !
    Last edited by tomcatt; 15-01-2009 at 22:12.
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  5. #5
    ^MystiQ's Avatar
    Registered
    21/09/06
    Location
    :]
    Posts
    11,687
    iTrader
    18 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/190
    Zolang je zorgt voor een goede airflow is het goed !
    no votes

  6. #6
    nigel555's Avatar
    Registered
    26/11/05
    Location
    Zulte
    Posts
    5,683
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    5/7
    Quote Originally Posted by Math'ke View Post
    This quote is hidden because you are ignoring this member. Show
    Zolang je zorgt voor een goede airflow is het goed !
    inderdaad

    maar voor de rest laat u maar gaan
    my litle place I call home!
    Pictures of people, urban, light painting and much more
    http://nigelpoint.blogspot.com/
    no votes

  7. #7
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    Quote Originally Posted by nigel555 View Post
    This quote is hidden because you are ignoring this member. Show
    ...
    maar voor de rest laat u maar gaan
    Gevolg:

    De hardware die ik bij elkaar geschrabbeld heb.
    Een aantal voedingen gaande van 200 tot 400W


    Schijfjeshappers


    opslagmogelijkheid (8gb - 160gb)


    2 moederbordjes met afmetingen van 24cmx24cm



    Tijd om nog eens te zagen
    Vanuit een grote plaat heb ik 3 kleine platen gezaagd.
    Deze zaag ik vervolgens nog eens in 2 zodat we 6 plaatjes hebben.
    Deze vormen dan (als het ineenstaat) een kubus.





    De kanten heb ik op 45° gezaagd, zodat er geen verbinding te zien is van buitenaf





    De voorkant heeft 3 grote openingen, die worden voorzien van een soort luchtfilter.
    Er zal alleen een koeler zijn achteraan, die de lucht door de kubus heentrekt. (normaal gezien goede koeling)

    Eerst de gaten zodat ik gemakkelijk kan werken met de decoupeerzaag.


    Afwerken met grove vijl, minder grove vijl ... dremel en schuurpapier voor een zachte rand.

    Last edited by tomcatt; 17-01-2009 at 17:00.
    no votes

  8. #8
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17




    Moederbordje is iets te groot, daarom maak ik een voeg in het hout met een bijtel.



    Het resultaat momenteel.



    ...
    nog wat nu:
    Ik was dus mijn werkhuis aan het opruimen.

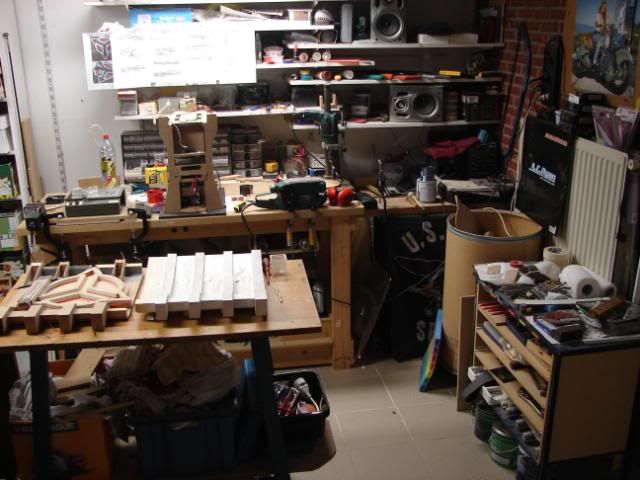

    het drukke kot
    http://i183.photobucket.com/albums/x...5/DSC04246.jpg

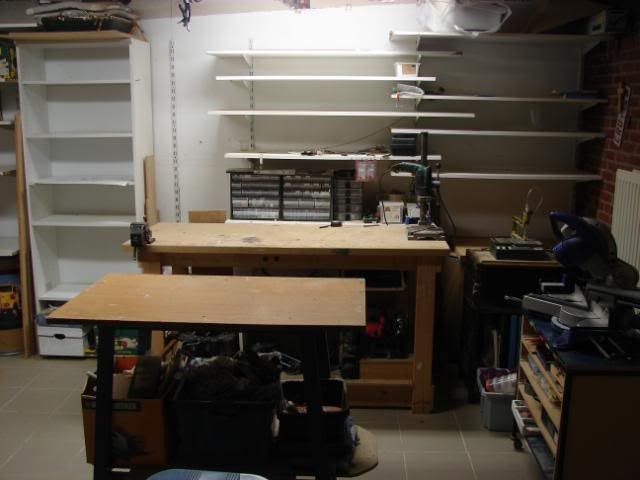

    is veranderd naar een leger kot
    http://i183.photobucket.com/albums/x...s/DSC04984.jpg

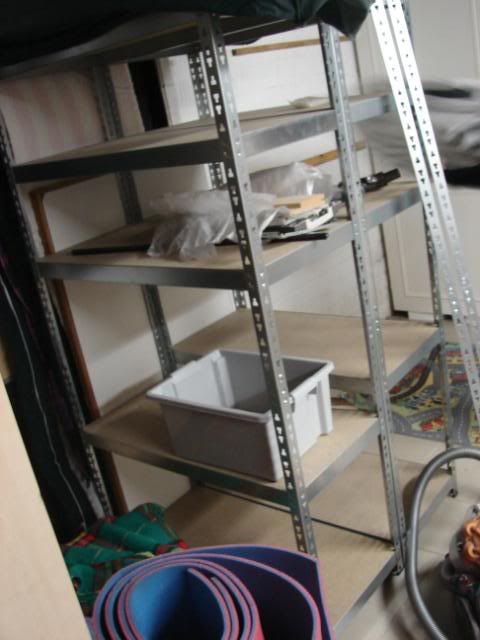

    Rekken gehaald in de gamma (op reclame ) en inelkaar gezet.
    hierin komt dan alles te staan wat ik niet vaak nodig heb.
    http://i183.photobucket.com/albums/x...s/DSC04973.jpg

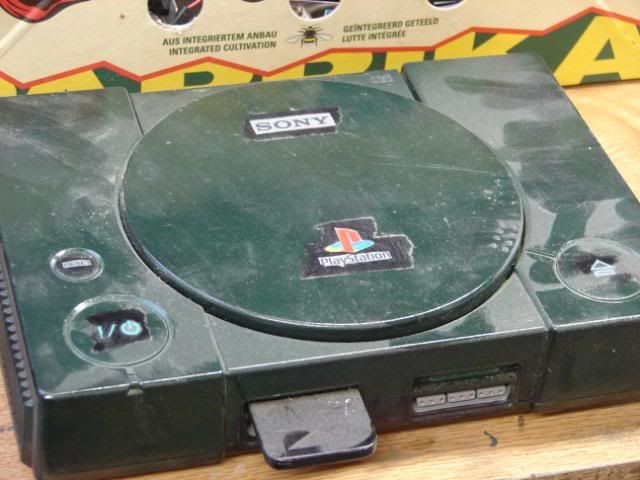

    PlayStation 1 gevonden misschien nog handig om later te repareren en retro te spelen.
    http://i183.photobucket.com/albums/x...s/DSC04979.jpg
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  9. #9
    u4ea's Avatar
    Registered
    19/06/04
    Location
    Steenokkerzeel
    Posts
    7,081
    iTrader
    6 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/55
    Quote Originally Posted by tomcatt View Post
    This quote is hidden because you are ignoring this member. Show

    PlayStation 1 gevonden misschien nog handig om later te repareren en retro te spelen.
    http://i183.photobucket.com/albums/x...s/DSC04979.jpg
    Amaai,is da 1 van u eerste modding projects?
    en van waar haalt gij al dieje hardware?
    Het is juist daardoor dak ni kan oefene me modde
    no votes

  10. #10
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    hehe, inderdaad !
    altijd al in mij gehad om dingen af te breken (en dan weg te gooien )

    Die hardware heb ik hier al eventjes liggen. Heb pas 2 computers gekregen die iemand wou weggooien, en had nog een pc van vroeger. Op het containerpark liggen er ook vaak... neem die mee ... draai harde schijven en alles eruit, en gooi dat ijzer terug weg en dan komde daaraan
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  11. #11
    RealFlub's Avatar
    Registered
    09/08/04
    Location
    Poperinge
    Posts
    8,748
    iTrader
    14 (100%)
    Mentioned
    2 Post(s)
    Reputation
    1/21
    mja, voedingen kunnen handig zijn om te experimenteren met fans ^^
    3,3V, 5V, 7V, 12V, 15,3V, 17V en 24V kun je erop vinden

    schoon werk..
    vanvoor plaats je dus ook stoffilters?
    If it ain't broke, don't fix it
    "I'd like to die on Mars, just not on impact" - Elon Musk
    "I think the surest sign that there is intelligent life out there in the universe is that none of it has tried to contact us." - Calvin
    no votes

  12. #12
    u4ea's Avatar
    Registered
    19/06/04
    Location
    Steenokkerzeel
    Posts
    7,081
    iTrader
    6 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/55
    Heb hier ooit mijn ergernis gezet van da wij niks moge meepakke opt containerpark,als iemand zich da nog herinnerd
    no votes

  13. #13
    ravenslayer's Avatar
    Registered
    07/07/05
    Location
    Schoten
    Posts
    1,722
    iTrader
    3 (80%)
    Mentioned
    0 Post(s)
    Reputation
    0/43
    Quote Originally Posted by wim_gunner View Post
    This quote is hidden because you are ignoring this member. Show
    Heb hier ooit mijn ergernis gezet van da wij niks moge meepakke opt containerpark,als iemand zich da nog herinnerd
    Als ze het ni zien wete ze het ook ni :P
    vroeger hebk zo veel pc onderdelen meegepakt

    leuk project ben benieuwd naar het resultaat
    no votes

  14. #14
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    BEdankt voor de reacties

    Ik heb nog even doorgewerkt natuurlijk.
    Eerst het moederbord plaatsen en passen. (en tot de veronderstelling komen dat mijn kubus dus inderdaad 4 mm te klein is ^^

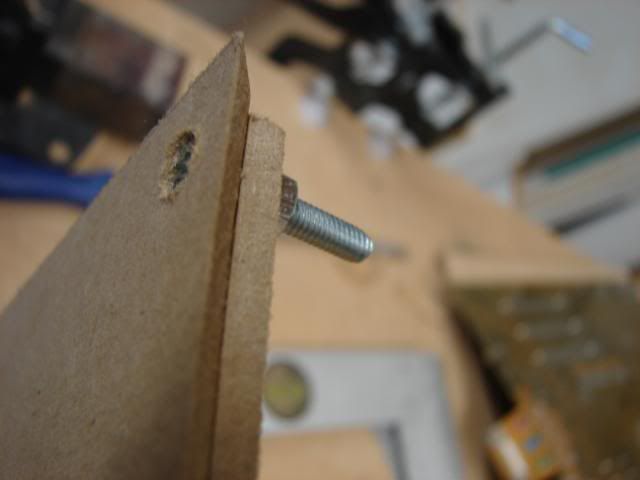

    Ik heb geen mogelijkheid om een schroefdraad te tappen (en weet ook niet of dat mogelijk is in mdf hout). Daarom heb ik met boutjes en schroefjes gewerkt.


    De eerste schroef is verzonken in de buitenkant, zo kan ik het nadien opvullen met plamuur en mooi verven.



    Vastgemaakt via een ander stukje hout met lijm en een moertje.


    http://i183.photobucket.com/albums/x...s/DSC05001.jpg
    http://i183.photobucket.com/albums/x...s/DSC05002.jpg

    Daar wordt dan het moederbord aan vast gemaakt met een ander boutje.



    Vervolgens wat vliegendraad genomen, en vastgelijmd met heel veel pattex





    En ervoor gezorgd dat de DVD-CD dinges ook vastzit.


    De PSU en harde schijf past, en er zit zelfs nog een GeForce4 Grafische kaart in momenteel

    Cheers
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  15. #15
    gunnie's Avatar
    Registered
    18/07/02
    Location
    Turnhout
    Posts
    5,029
    iTrader
    90 (100%)
    Mentioned
    3 Post(s)
    Reputation
    6/12
    mhm vliegengaas, goei idee

    en Meten is Weten!
    .:. Eigen Casemods .:. Nimbleminds Gaming .:. Dj gunnie .:. Game collectie .:.
    .:. PSN: gunnie .:. Xbox: gunniepsx .:.
