  1. #106
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    Quote Originally Posted by VENUM-X View Post
    This quote is hidden because you are ignoring this member. Show
    even een klein commentaartje op de wielen.
    get different ones
    ga die halen met rubberen wieltjes grijze rubberen,...
    these are total SHIT trust me on this one.
    zeker als er wat gewicht op komt,... een 30 KG altijd,..
    just a hint
    greetz
    Thx ! I'll keep that in mind.
    Ik ga kijken als de case al wat meer gevorderd is, want het is niet dat ik ze ga verplaatsen over honderden meters ...
    Nu vind ik het nog iets te gek ... aangezien ik dat momenteel van mn eigen geld betaal (en nog eens wielekes kopen is me dan te duur)

    Momenteel weegt de bodem al 12kilogram trouwens ... veel meer dan ik had verwacht ... maar het is wel zo stevig als iets
    (en waterpas gelukkig )

    Waarom hout ?
    waarom niet ? Hout is voor mij een gemakkelijke manier van werken aangezien ik daar ook meer materiaal voor ter beschikking heb.
    Werken met aluminium zou me heel wat duurder uitkomen denk ik
    (ik denk dan aan een frame met buisjes ... waar nadien nog alu panelen op moeten komen. Het gaat me vooral om het geld om eerlijk te zijn, binnenin deze case zal gewerkt worden met alu, van de buitenkant met plexi of glas.
    Het frame van hout ...

    nuja ... het duurt nog even voordat jullie mijn gekke ideeën helemaal begrijpen

    EDIT: vanwaar de ervaring ? geen idee ... eerste wat ik maakte was een vogelkootje ... daarna mijn eigen werkbank - mijn eigen bed (aangezien ik te groot was), mijn eigen kleerkast ... aangezien ik een buiging in het plafond heb.
    Daarna begonnen met mijn eerste casemodproject (ook casecon trouwens), hierover was ik niet tevreden: dus de lat wat hoger gelegd en daarvan kwam HELGHAN uit de bus ... en nu leg ik de lat weer wat hoger, en ga ik ook meer plexi, alu, plastiek en hout combineren.

    zo... en nu hebde genoeg gelezen
    Last edited by tomcatt; 10-02-2009 at 21:47.
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  2. #107
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    2 dagen casemodding in het vooruitzicht.
    Daarvoor nog een kleine update die jullie nu kunnen lezen

    Ik heb even moeten nadenken over de structuur van de constructie. Net zoals vele mensen met een frame werken, zal ik dat ook doen. Alleen probeer ik het iets anders te doen.

    Het frame maak ik uit hout, de binnenkant wordt afgewerkt met alu (in verband met warmte geleiding, want mijn vorige case kreeg daar nogal wat reactie op .)
    De buitenkant wordt afgewerkt met een dunne plexi plaat, die high gloss wordt gespoten (toekomstige vooruitzichten nog.)

    Om nog even terug te komen op de wieltjes:
    Ik heb gebruik gemaakt van een andere rondel en moer.





    En een verbinding gemaakt, zodat het hout niet doorbuigt als je er per ongeluk hard tegen aan loopt.



    staat stevig

    en waterpas

    Ook heb ik deze plaat verstevigt waardoor hij dus niet meer zal doorbuigen door het gewicht van alles.



    De eerste zijkant.



    Om het wat lichter te maken zaag ik wat onnodige stukken uit. (het blijft evengoed stevig)







    Beetje afgewerkt … niet dat dat nodig is.
    Je ziet het toch niet Anyway:
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  3. #108
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    Aangezien de buitenkant zal worden afgewerkt worden met plexi, moet ik die plexi ook vastmaken op een manier. K’heb gekozen voor slotbouten.



    Aan de binnenkant heb ik enkele zaagsnedes gemaakt waar de verschillende delen in kunnen schuiven.



    Een bodem gezaagd - van 2mm mdf – waar nog gaten in zullen komen zodat je het plexi reservoir eronder kan zien.



    Hier zie je wat ik bedoel met dat bodem gedoe:

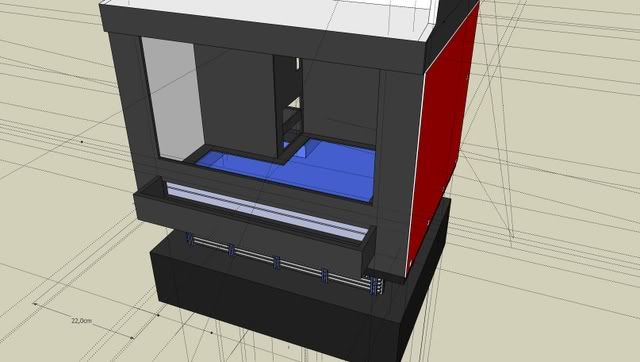

    “ Nog een voorbeeldje in sketchup: het blauwe is het reservoir, het rode moet de plexi voorstellen.”

    Bodem en moederbord plaat.



    Het reservoir loopt onder het paneel van het moederbord. Daarom heb wat hout weggezaagd met een figuurzaagje.





    Beetje precisiewerk, maar het loont uiteindelijk wel de moeite.







    Momenteel heb ik hier nog een oud ATX mobo liggen … dat zal ik gebruiken om aantekeningen te maken. Voor de rest wacht ik nu op een aluminium zaagblad en hout

    Cheers
    Tomcatt
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  4. #109
    Robijntje007's Avatar
    Registered
    27/07/04
    Location
    overpelt
    Posts
    1,878
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    0/0
    man man man da ziet er al gelikt uit...
    Alleen snap ik niet waarom je reservoir beneden kom liggen?
    Quote van een van de grootste denkers van dit tijdperk; Homer Jay Simpson: Where's the any-key?
    www.cidwar.be en xfire:robijntje007
    no votes

  5. #110
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    hmm ... dat reservoir dient alleen om de looks 'eye candy' en wordt niet gebruikt in het waterkoeling circuit
    no votes

  6. #111
    Robijntje007's Avatar
    Registered
    27/07/04
    Location
    overpelt
    Posts
    1,878
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    0/0
    ah dus ge gaat daar gewoon ne hoop water leggen?
    Extra gewicht dus ^^
    Misschien als het te zwaar wordt, een motorke op zetten en op afstandsbediening of via een wii te besturen fzo hahahaha! zou zo vet zijn!
    Quote van een van de grootste denkers van dit tijdperk; Homer Jay Simpson: Where's the any-key?
    www.cidwar.be en xfire:robijntje007
    no votes

  7. #112
    nigel555's Avatar
    Registered
    26/11/05
    Location
    Zulte
    Posts
    5,683
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    5/7
    Quote Originally Posted by tomcatt View Post
    This quote is hidden because you are ignoring this member. Show
    hmm ... dat reservoir dient alleen om de looks 'eye candy' en wordt niet gebruikt in het waterkoeling circuit
    netjes

    en het ziet er super uit al ze.


    ene Robijntje => besturen via de wii :d waar haal je het toch
    my litle place I call home!
    Pictures of people, urban, light painting and much more
    http://nigelpoint.blogspot.com/
    no votes

  8. #113
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    2 weken stage zijn afgelopen voor mij, en de vakantie is begonnen.

    Voordat ik begin aan de worklog wil ik nog even de eerste sponsor voorstellen voor dit project.
    Autosoft BVBA, is een computerwinkel in Lommel (Limburg,België). Ze verkopen moddingmateriaal en andere hardware maar zijn ook een verkooppunt van Telenet.
    Normaal gezien zal deze computerkast tentoongesteld worden in deze winkel als hij af is.

    Dat gezegd zijnde. … let’s mod !

    Ondertussen al laten weten dat er spacers voor het moederbord in deze update zouden komen. …
    Hier zijn ze dan !









    Ik heb nog wat plaats opengelaten onderaan, zodat hierlangs kabels kunnen lopen in een valse wand. Dan zijn ze mooi weggewerkt



    Ook heel wat plaats om de 24 pins stekker en SATA kabels weg te werken via een gat dat er nog moet komen xD



    Daarna de andere kanten op maat gezaagd.







    Ook deze zijn gezaagd met een groef, zodat alles in elkaar schuift.



    De beker kan voorgesteld worden als één reservoir.



    De voorkant dan… eerst rechte lijnen gezaagd met de cirkelzaag. Ik ga hier nadien nog een groef infrezen zodat het plexi nog in het hout komt te liggen.
    Daarna ook nog de kanten schuin frezen, zodat je niet ziet dat er gewerkt is met ‘dik’ hout.
    (onbegrijpelijk ? wel dan kan je beter wachten op een van de volgende updates )

    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  9. #114
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17






    Huhy !





    De zijkant, heel wat getekend …



    Gaatjes boren



    Zo wordt het gewicht beter afgeleid heb ik ooit gehoord op school.
    Kerken werden daarom vroeger groot gebouwd, en met gotische stijl konden ze nog groter bouwen …

    xD







    De overschot doet me dan weer denken aan kerkvaders…



    leuke hobby

    En als laatste nog de valse wand waarop de harde schijven aan komen te hangen.
    SATA kabels en stroom zullen hierlangs lopen. Evenals de luchtstroming die uit de PSU komt.

    Cheers
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  10. #115
    nigel555's Avatar
    Registered
    26/11/05
    Location
    Zulte
    Posts
    5,683
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    5/7
    congrats alvast met uw sponsor
    En voor de rest mooi werk alweer

    Ene springles jammie
    my litle place I call home!
    Pictures of people, urban, light painting and much more
    http://nigelpoint.blogspot.com/
    no votes

  11. #116
    gunnie's Avatar
    Registered
    18/07/02
    Location
    Turnhout
    Posts
    5,029
    iTrader
    90 (100%)
    Mentioned
    3 Post(s)
    Reputation
    6/12
    da één latje mdf bovenaan ziet er me wel vrij dun uit

    voor de rest netjes gewerkt
    .:. Eigen Casemods .:. Nimbleminds Gaming .:. Dj gunnie .:. Game collectie .:.
    .:. PSN: gunnie .:. Xbox: gunniepsx .:.
    no votes

  12. #117
    nigel555's Avatar
    Registered
    26/11/05
    Location
    Zulte
    Posts
    5,683
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    5/7
    Quote Originally Posted by gunnie View Post
    This quote is hidden because you are ignoring this member. Show
    da één latje mdf bovenaan ziet er me wel vrij dun uit

    voor de rest netjes gewerkt
    het ziet er inderdaad vrij dun uit maar in principe als het gewicht erboven mooi verdeeld is zou dit geen kwaad kunne

    of toch da denk ik
    my litle place I call home!
    Pictures of people, urban, light painting and much more
    http://nigelpoint.blogspot.com/
    no votes

  13. #118
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    dat latje is inderdaad vrij dun, maar aangezien er nog plexi in komt, zal hierop ook een beetje gewicht komen staan.
    Het gewicht zal vooral in het midden zijn zwaartepunt hebben. dus het midden wordt nog verstevigt met een metalen frame
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  14. #119
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    ik had hieraan gedacht voor de airflow van de waterkoeling.
    Iemand een idee hoe het beter kan ?

    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  15. #120
    Oli4V's Avatar
    Registered
    20/01/08
    Location
    Gentbrugge
    Posts
    3,775
    iTrader
    98 (99%)
    Mentioned
    0 Post(s)
    Reputation
    8/44
    als die 2 rads (ik veronderstel dat het er 2 zijn) die 2 ruimtes afsluiten, dan zal dat wel volstaan normaal en goed marcheren , ge werkt dan best wel met dualfanmounting op uw rads, dus langs onder en langs boven fans, dat dieje ingebrachte lucht direct door de rads kan

    en in dien ge TC of TFC rads gebruikt, en kdenk da da bij XSPC RX series rads ook wel zo is, zie daje best makkelijk aan de bleedscrew kunt
    Idioot op een skateboard.
    We can go for a walk when it's quiet and dry and talk about precious things...
    no votes
