    mega!!! Gewoon schitterend.
    Ten eerste: groot gelijk dat je bij u idee van oranje plexi blijft het is zeker geslaagd
    Ten 2de: Zijn da sponsers in het begin van u filmpje?
    Ten 3de: van wie is da liedje?

    Laat de rest maar kome
    no votes

  2. #32
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    S.O.S. Tom
    En wat hebben we vandaag geleerd:
    Ten eerste. Dank u

    Ten 2de. Sony PS3 is de uitgever van het spel en Guerrilla is de geweldige Nederlandse ontwikkelaar van het spel. Daarmede dat ik hun namen even wou vermelden ... met snel te zijn ben ik IT-Service vergeten maar die komt er de volgende X zekr in te staan ^^

    Ten 3de: Het liedje is van: Nickelback : Animals - noemt dat denk ik.

    rest komt eraan maar kan wel even duren door het brede gamma aan on-Interessant huiswerk
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  3. #33
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    Ik heb een vraagje ivm mijn FANs (Arctic cooling FAN 120mm 12L)
    Hij heeft een aansluiting voor het mobo maar ik wil hem gewoon voeden via een molexkabel. De Fan loopt op 12v heb ik ondervonden maar ik weet niet hoe ik hem juist moet aansluiten (reden: ik ben dikke noob in elektro )
    http://i183.photobucket.com/albums/x...5/DSC02777.jpg

    kleur molex:
    Geel = 12V
    zwart = 0V
    rood = 5V


    kleur fan
    blauw = ???
    rood = ???
    zwart = 0V ???
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  4. #34
    Xtala's Avatar
    Registered
    19/04/07
    Location
    Gent
    Posts
    7,806
    iTrader
    15 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/46
    rood is 12v
    zwart is grond
    blauw is rpm uitlezing
    (\__/)this is bunny, copy bunny into your sig and help
    (O.o )him to dominate the world.
    (> < )
    no votes

  5. #35
    Bosman1972's Avatar
    Registered
    02/09/06
    Location
    Wuustwezel
    Posts
    462
    iTrader
    75 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/0
    Quote Originally Posted by Xtalapocketl View Post
    This quote is hidden because you are ignoring this member. Show
    rood is 12v
    zwart is grond
    blauw is rpm uitlezing
    Da klopt , of Geel en rood met zwart en rood ( krijg je 7V )
    Zat daar geen koppelstukje bij voor op molex aan te sluiten ?
    no votes

  6. #36
    Xtala's Avatar
    Registered
    19/04/07
    Location
    Gent
    Posts
    7,806
    iTrader
    15 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/46
    Bij ac fans zit da niet
    (\__/)this is bunny, copy bunny into your sig and help
    (O.o )him to dominate the world.
    (> < )
    no votes

  7. #37
    Bosman1972's Avatar
    Registered
    02/09/06
    Location
    Wuustwezel
    Posts
    462
    iTrader
    75 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/0
    Raar bij de 80mm's die ik heb gehad liggen , zaten die er bij
    no votes

  8. #38
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    misschien dat die converters bij de PWM fans zitten. Die zijn namelijk wat meer gespecialiseerd precies. Maar de 12L en 8L die ik heb, zijn ook geweldig.

    Bedankt voor de info allemaal !
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  9. #39
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17

    Update 9: De zijkant (deel 3)

    Ik heb nog even de Dremel® ter hand genomen en mijn windows eruit gezaagd.
    Ik heb er nu eens een filmpje van gemaakt (van het dremelen zelf).

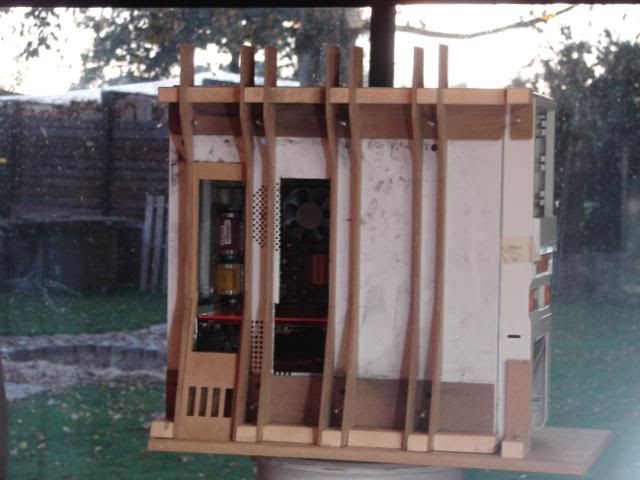

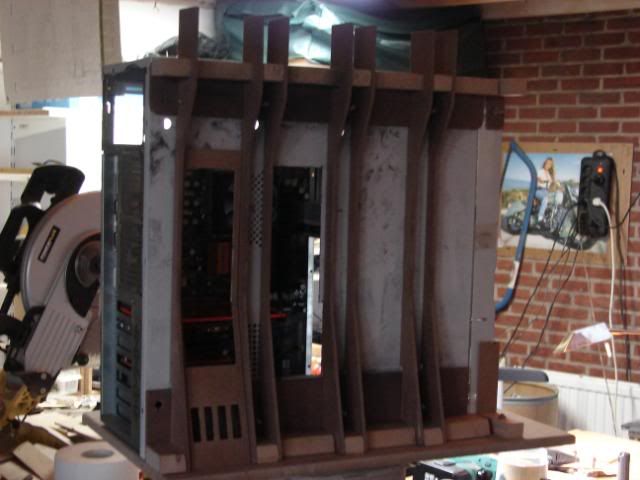

    Hier heb je dan 2 windows uitgezaagd:

    http://i183.photobucket.com/albums/x...N/DSC02752.jpg

    http://i183.photobucket.com/albums/x...N/DSC02751.jpg

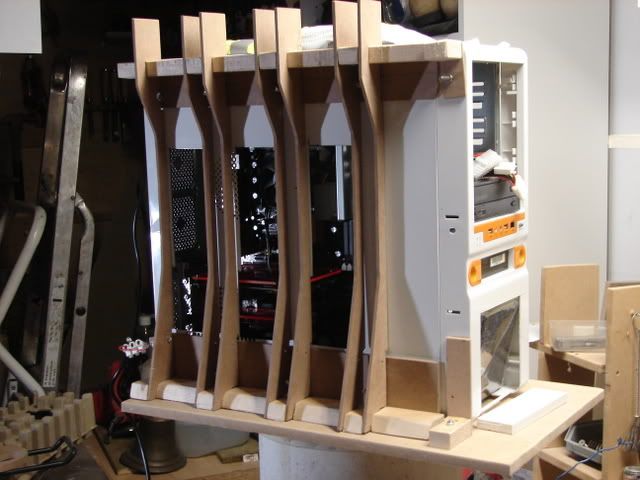

    En dan nadien het derde ook maar:
    http://i183.photobucket.com/albums/x...N/DSC02768.jpg

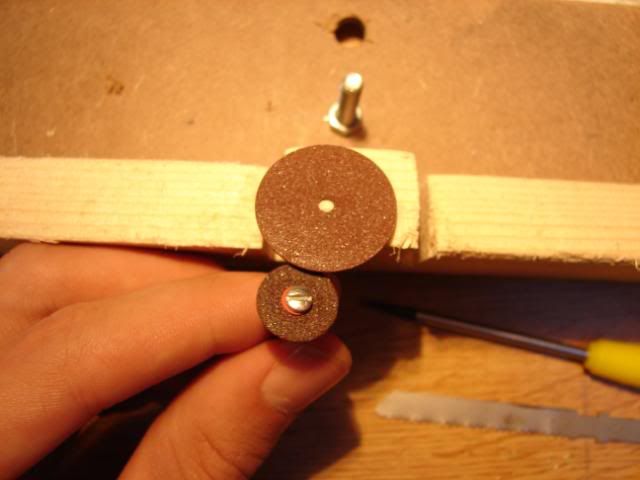

    De dremel schijfjes van de aldi zijn niets waard heb ik ondertussen al ondervonden…
    In vergelijking gaan ECHTE dremel schijfjes wel 3x langer mee. Maar goed, ze zijn goedkoop en dan mag ik wel eens iets meer vervangen.
    (na een 20tal centimeter dremelen: )
    http://i183.photobucket.com/albums/x...N/DSC02748.jpg

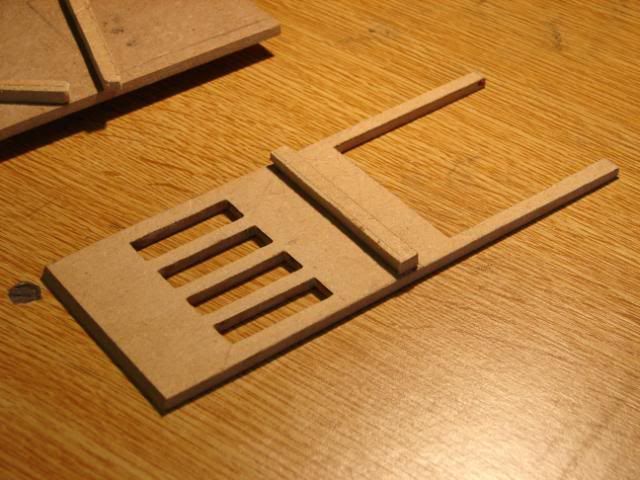

    Met het vierde window wordt iets speciaal gedaan, dit omwille dat je anders toch gewoon tegen je bays aankijkt.

    Omdat er licht in de ruimte komt vanonder (…wordt direct duidelijk) moet ik een afscheiding maken om het licht tegen te houden. Dit doe ik door een simpel balkje waarop dus een plaatje komt te liggen.

    http://i183.photobucket.com/albums/x...N/DSC02758.jpg

    Omdat ik wil weten of de belichting goed zal zijn heb ik nog een test gedaan.

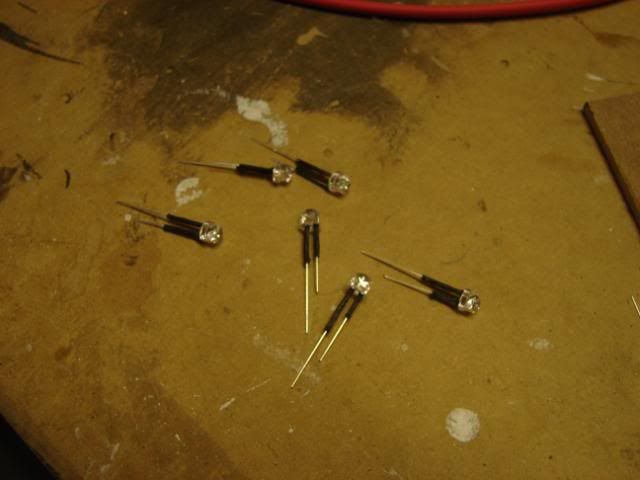

    Eerst heb ik een 120° oranje LED wat geïsoleerd zodat het vastzit in “de houder”. Maar toen heb ik de rest van de zijkant ook maar in eens gemaakt:

    http://i183.photobucket.com/albums/x...N/DSC02761.jpg

    Aangesloten (simpel) op de voeding… Ze werken !

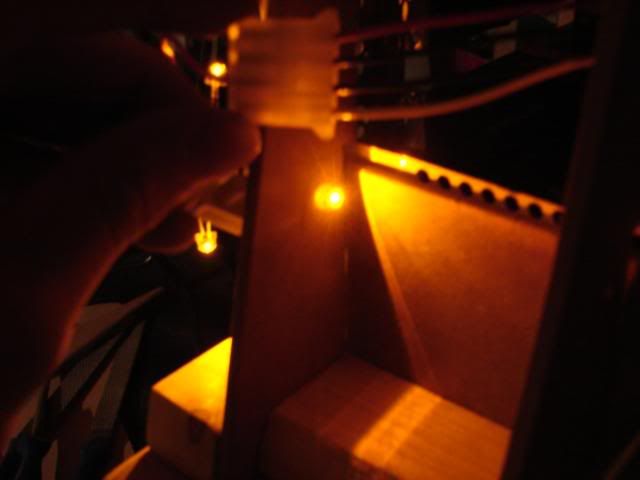

    De wonderen zijn de wereld nog niet uit ^^ . Zo zit ie dus in het hout:

    http://i183.photobucket.com/albums/x...N/DSC02766.jpg

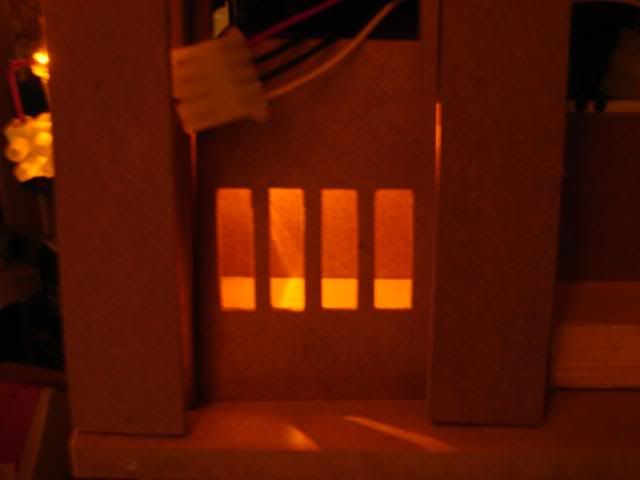

    En dit is met het plaatje ervoor:
    http://i183.photobucket.com/albums/x...N/DSC02764.jpg

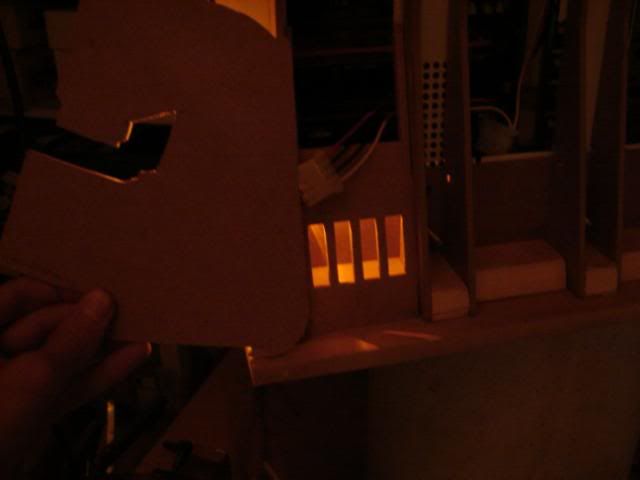

    http://i183.photobucket.com/albums/x...N/DSC02762.jpg

    Gaat dus goed… zo komen er uiteindelijk 2 LEDs per zuil. Voor een mooie belichting.
    Volgende keer wordt er weer verder gewerkt aan de zijkant…
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  10. #40
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17

    Update 10

    Ik weet dat ik een gekke manier van werken heb, maar ik ben eenmaal gek
    Ik ben op dit moment de zijkant aan het vastplakken/schroeven/… maar elk stukje moet apart worden geplakt en gedroogd eer dat ik het volgende stukje kan doen. Dan zit ik nog met het probleem dat ik mijn LEDs goed moet wegwerken enzo.

    Daarom begin ik nu al aan de “AiRiN” zoals ik het ga noemen :d (staat maar gewoon voor AIR Intake voor diegene die het niet begrijpen )

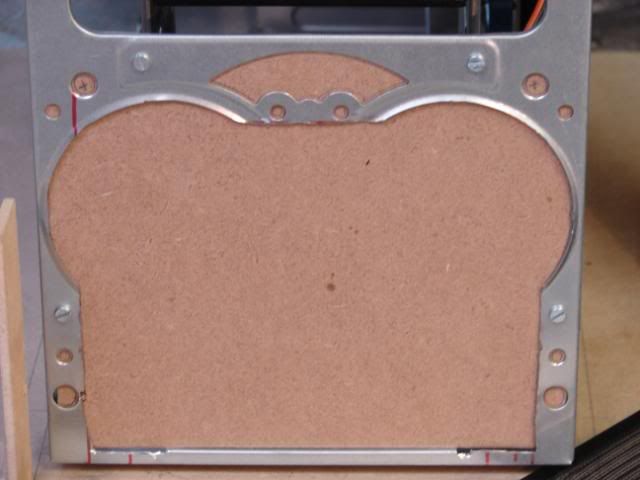

    Het metalen frame heb ik weggeslepen en zo ontstond er een groot gat. Ik heb een Antidust filter dus die moet ik ook ergens aan bevestigen.

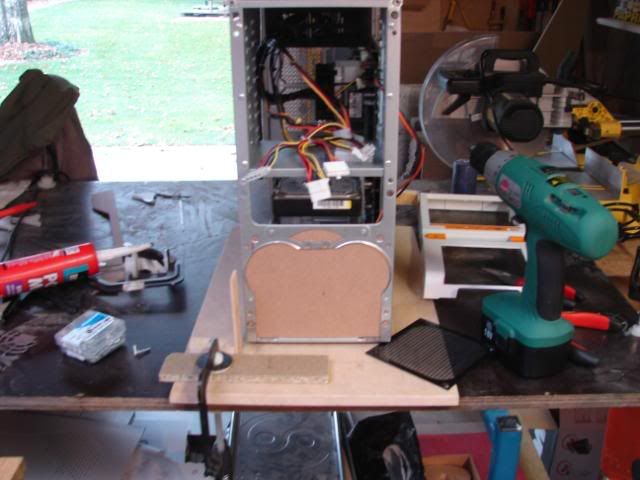

    Manier van werken:

    http://i183.photobucket.com/albums/x...N/DSC02780.jpg

    http://i183.photobucket.com/albums/x...N/DSC02781.jpg

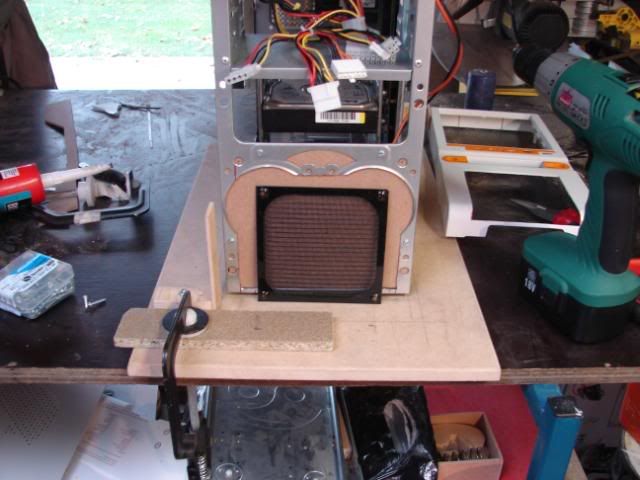

    Zo komt de Antidust van AcRyan ervoor of erachter:
    http://i183.photobucket.com/albums/x...N/DSC02782.jpg

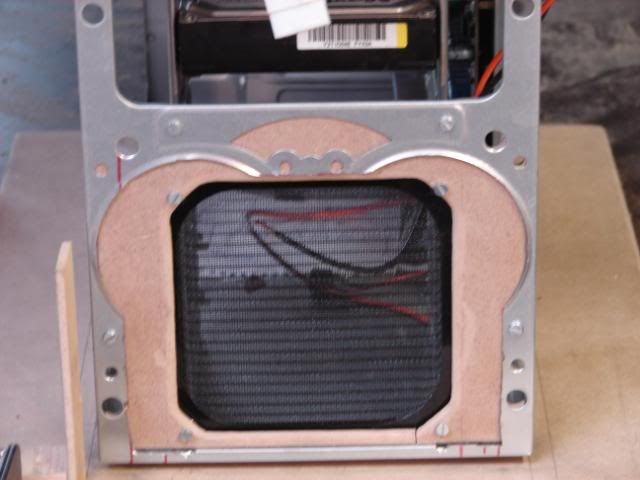

    (besluit genomen ) …er achter dus:
    http://i183.photobucket.com/albums/x...N/DSC02784.jpg

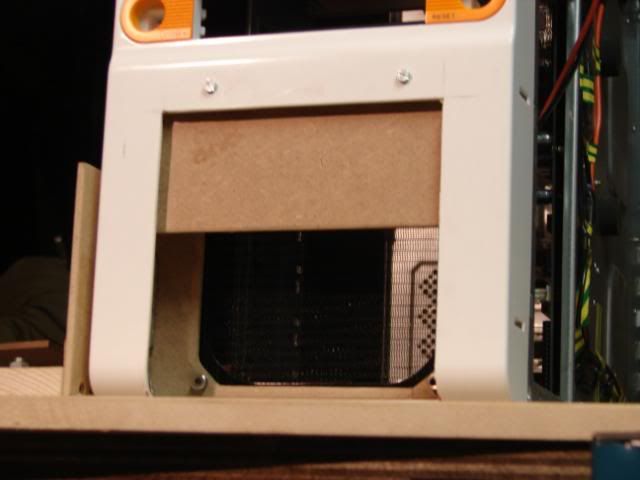

    Dan heb ik “de garagepoort” vastgeschroefd met 2 moertjes (en een rubbertje daartussen).

    http://i183.photobucket.com/albums/x...N/DSC02787.jpg

    http://i183.photobucket.com/albums/x...N/DSC02786.jpg

    Dat was vorige week …
    Vandaag heb ik dan de LEDS op de zijkant geïnstalleerd en verder gewerkt aan de “AiRiN”

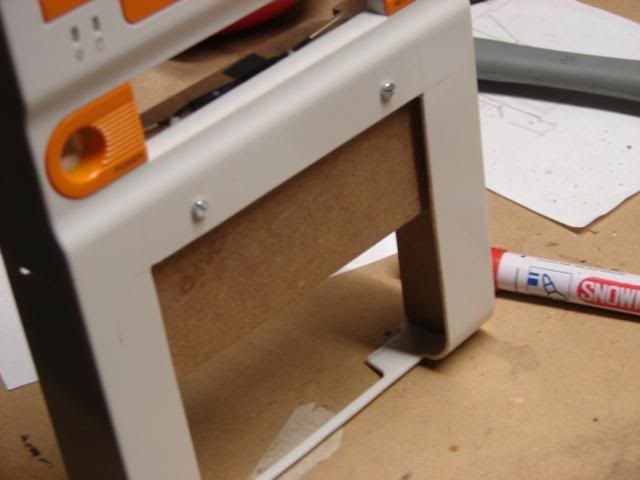

    de binnenkant afgewerkt:, zie ook de 2 oranje LEDs bovenaan.

    http://i183.photobucket.com/albums/x...N/DSC02788.jpg
    http://i183.photobucket.com/albums/x...N/DSC02790.jpg
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  11. #41
    Spector's Avatar
    Registered
    05/11/03
    Location
    Zwevegem
    Posts
    2,344
    iTrader
    46 (100%)
    Mentioned
    0 Post(s)
    Reputation
    0/1
    da wordt zo'n zotte bedoening...let the pics come
    no votes

  12. #42
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17

    UPDATE 11 Vervolg

    Ik heb weinig tijd gehad omdat ik veel schoolwerk had en veel tijd heb vrijgemaakt voor activiteiten in onze buurt. Halloween was dit jaar ook weer geweldig en ik heb zelfs mensen aan het wenen gebracht ……. Oooooh , (ik had dan ook wel een harig weerwolven pak aan )

    Dat hebben we dan weer gehad, verder met onze mod dan ^^

    Achter de antidust (zie vorige update) zal een FAN komen die de lucht aantrekt. Ik maak ook een soort van “buis” waar de lucht dan door gaat komen zodat de lucht correct binnenkomt.

    Eerst de bevestiging gemaakt, op 4mm oranje UV plexi van IT-service.
    http://i183.photobucket.com/albums/x...5/DSC02791.jpg

    De fan er op gezet, afgetekend en gezaagd.
    http://i183.photobucket.com/albums/x...5/DSC02792.jpg

    http://i183.photobucket.com/albums/x...5/DSC02793.jpg

    http://i183.photobucket.com/albums/x...5/DSC02794.jpg

    Een deel van de vierkante “buis” gemaakt:
    http://i183.photobucket.com/albums/x...5/DSC02797.jpg

    De fan komt er dan zo op:
    http://i183.photobucket.com/albums/x...5/DSC02798.jpg

    En daar komt dan weer een verlenging aan (met wel ander stuk hout dan op de foto natuurlijk)
    En ik denk dat er dan nog een Ledje inkomt om het te belichten.

    http://i183.photobucket.com/albums/x...5/DSC02799.jpg

    Niet geweldig veel gedaan maar de school begrijpt het nut van VAKANTIE niet echt. In plaats van RUST geven ze 2 boeken mee en een stapel huiswerk
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  13. #43
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17
    Vanavond hoop ik nog een update te doen.
    Sinterklaas is ook nog langsgeweest. En aangezien ik altijd braaf ben heb ik dit gekregen: Bosch accuschroeverdraaier IXO
    schroefschroef Danku Sint en Bosch
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  14. #44
    tomcatt's Avatar
    Registered
    20/02/06
    Location
    peer
    Posts
    1,728
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    17/17

    Update 12

    Project heeft enige tijd stilgelegen mede door schoolwerk.
    Tussendoor nog wat tijd gevonden dus hier een samenvatting.

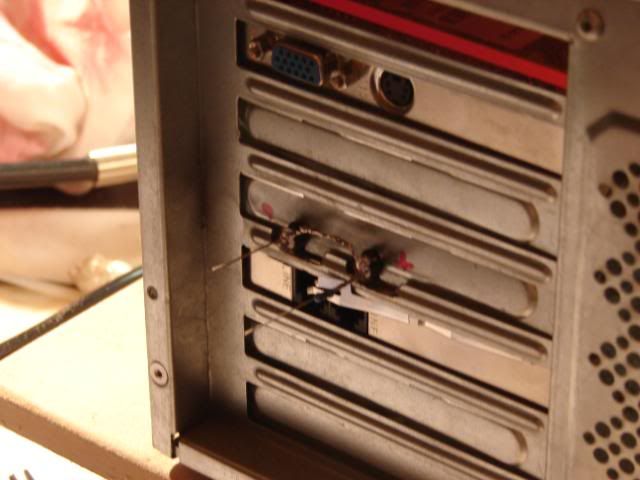

    De videokaart en netwerkkaart had ik in vorige update al voorzien van een plexi cover. Daar ben je niet zoveel mee als je die plexi niet verlicht. Ik heb dus bij elk plaatje 2ledjes gezet om de kaart te laten verlichten.

    http://i183.photobucket.com/albums/x...N/DSC02808.jpg

    http://i183.photobucket.com/albums/x...N/DSC02806.jpg
    Dit wordt natuurlijk afgewerkt

    De bovenkant wil ik in één keer afwerken. Daarom heb ik even de moeite genomen dit te doen.
    Zo kan ik afmetingen nemen van andere objecten want anders zit ik vast.

    Eerst heb ik een plannetje ontworpen om 240 grill mogelijk te maken boven de case.
    Dit doe ik door de voeding verder uit de case te laten steken.

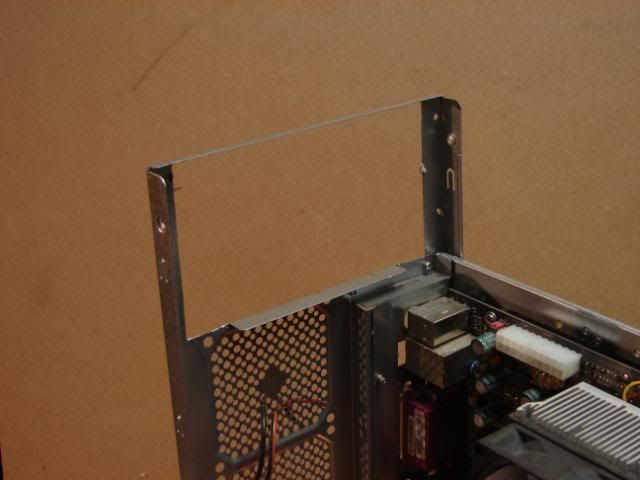

    Eerst een breder gat geboord voor de voeding door te laten komen:

    http://i183.photobucket.com/albums/x...N/DSC02811.jpg

    Vervolgens afmetingen gemaakt, hoe de positie van de andere onderdelen dan zal komen.
    En de voeding erin. Hij past juist, heeft praktisch geen afwerking nodig maar ik ga er toch nog een profiel tegen maken.
    http://i183.photobucket.com/albums/x...N/DSC02810.jpg

    Afmetingen voor 240 mm custom radgrill. …… En uitgezaagd, geveild en afgewerkt.
    http://i183.photobucket.com/albums/x...N/DSC02815.jpg

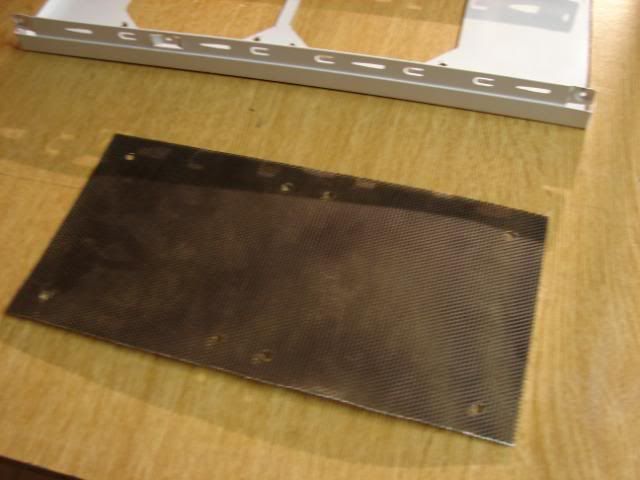

    Daar komt dan de meshX over die ik bij IT-Service heb gekocht.
    http://i183.photobucket.com/albums/x...N/DSC02817.jpg

    http://i183.photobucket.com/albums/x...N/DSC02813.jpg

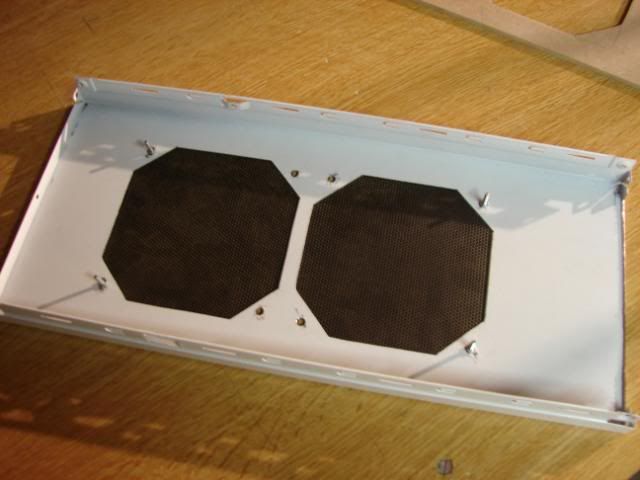

    http://i183.photobucket.com/albums/x...N/DSC02814.jpg

    En daar komen dan natuurlijk FANs onder te hangen -- 2x 12L fans van Arctic cooling
    http://i183.photobucket.com/albums/x...N/DSC02816.jpg

    Daar komt dan als afwerking een houten plaatje over. Eerst een verdieping gefreesd in het hout.
    http://i183.photobucket.com/albums/x...N/DSC02818.jpg

    Resultaat:

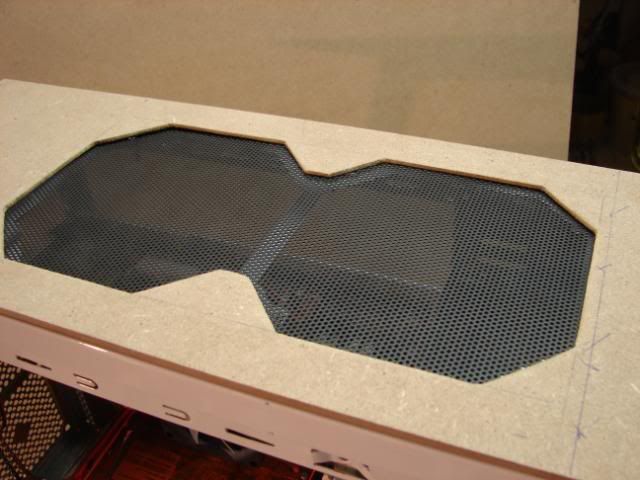

    http://i183.photobucket.com/albums/x...N/DSC02809.jpg
    http://i183.photobucket.com/albums/x...N/DSC02819.jpg

    Ik vind het nogal kaal, dus komt er nog iets anders op denk ik .
    EN Daar het wapen dan nog op en afwerking met klei langs zijkanten.

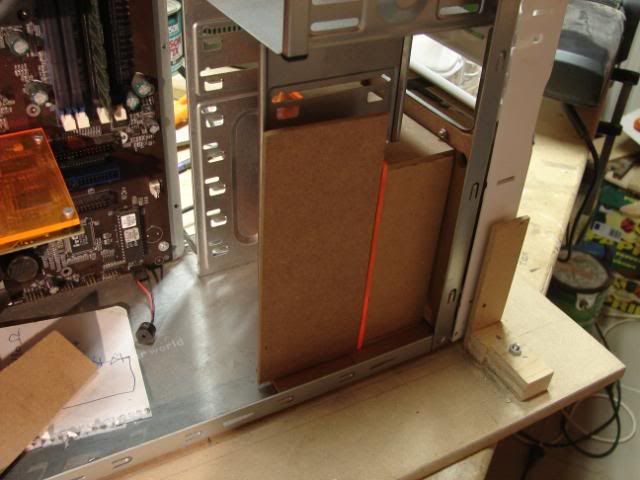

    De barst in de oranje plexi is opgelost. Ander plaatje en dat wordt dan nogmaals geschuurd zodat het oranje er beter uitziet. …
    http://i183.photobucket.com/albums/x...N/DSC02823.jpg
    “Imagination will often carry us to worlds that never were. But without it we go nowhere.”
    no votes

  15. #45
    VENUM-X's Avatar
    Registered
    04/01/03
    Location
    houthalen-Posts
    Posts
    810
    iTrader
    0
    Mentioned
    0 Post(s)
    Reputation
    1/1
    goed bezig,. nice concept doe zo door
